Le tableau électrique est le centre névralgique de l'installation : il distribue le courant et protège chaque circuit. Le dimensionner correctement, c'est prévoir le bon nombre de circuits, les bonnes protections (disjoncteurs et interrupteurs différentiels) et une réserve pour l'avenir. Un tableau bien conçu est lisible, sûr et évolutif ; un tableau saturé ou mal protégé est une source de danger.
Le rôle du tableau

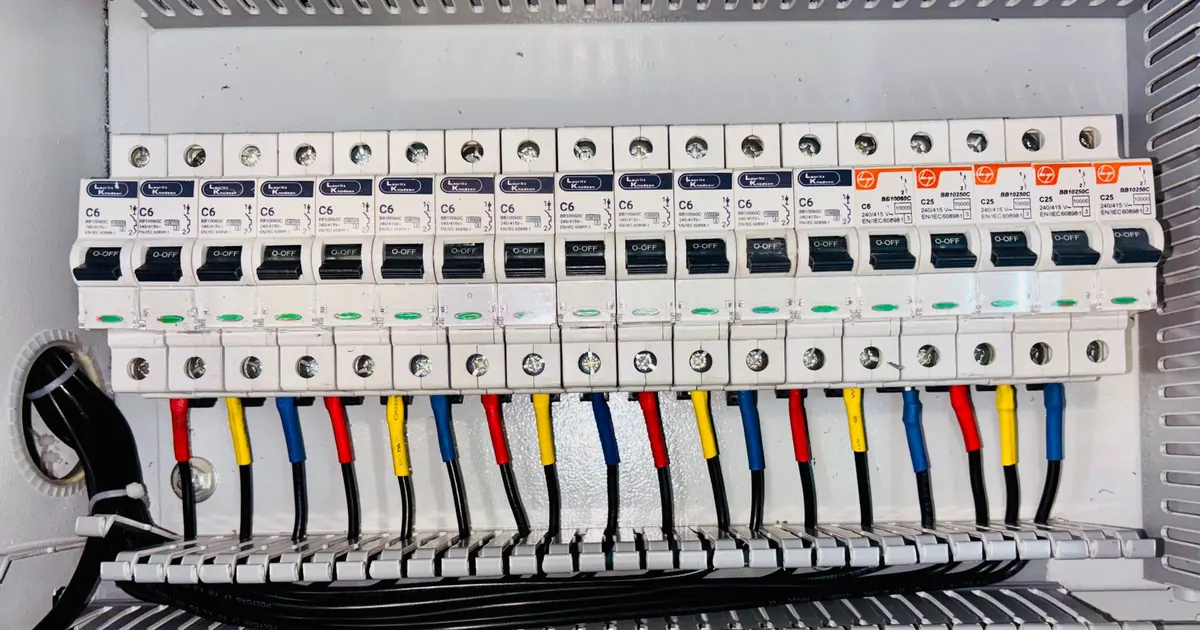

Le tableau répartit l'alimentation entre les circuits et les protège. Chaque circuit (éclairage, prises, plaque, chauffe-eau, etc.) part d'un disjoncteur dédié. En amont, des interrupteurs différentiels protègent les personnes. Le tableau matérialise l'organisation logique de l'installation : un tableau clair et étiqueté facilite le dépannage et l'évolution, là où un tableau anarchique complique la moindre intervention.
Disjoncteurs : un calibre par usage
Chaque disjoncteur divisionnaire protège son circuit contre la surcharge et le court-circuit, avec un calibre adapté à la section du câble : par exemple 10 A pour l'éclairage, 16 ou 20 A pour les prises, des calibres dédiés pour la plaque ou le chauffe-eau. Mettre un calibre trop élevé est dangereux : le câble chaufferait sans que le disjoncteur ne déclenche. C'est l'erreur à ne jamais commettre.
Interrupteurs différentiels : protéger les personnes
Les interrupteurs différentiels 30 mA détectent les fuites de courant vers la terre et coupent avant tout danger pour une personne. La norme impose d'en répartir plusieurs selon les circuits, avec des types adaptés (type AC, type A pour les circuits comportant des appareils électroniques comme la plaque ou le lave-linge). Leur bonne répartition évite qu'un seul défaut ne coupe tout le logement.
Nombre de rangées et réserve
Le tableau s'organise en rangées de modules. Le nombre de circuits découle de la surface et des équipements : plus le logement est grand et équipé, plus il faut de circuits. La norme impose une réserve d'au moins 20 % d'emplacements libres, pour ajouter plus tard un circuit (borne de recharge, extension) sans remplacer le tableau. Prévoir cette marge dès le départ évite des travaux coûteux ultérieurs.
Lire et faire évoluer son tableau
Un tableau bien fait est étiqueté (chaque protection identifie son circuit), ce qui simplifie le dépannage. Pour le faire évoluer (ajouter une borne de recharge, un circuit pour une extension), on utilise la réserve, à condition que l'alimentation générale et la puissance souscrite le permettent. Toute intervention au tableau concentrant les risques, elle revient à un électricien : un mauvais câblage ou un calibre inadapté met en danger toute l'installation.
Questions fréquentes
- Combien de circuits faut-il dans un tableau ?
- Cela dépend de la surface et des équipements du logement. La norme impose des circuits dédiés (éclairage, prises, plaque, four, chauffe-eau, lave-linge) et un nombre minimal par type. Plus le logement est grand et équipé, plus il faut de circuits : l'électricien le calcule au cas par cas.
- Pourquoi ne pas mettre un disjoncteur de calibre supérieur ?
- Parce que le calibre doit correspondre à la section du câble. Un calibre trop élevé laisserait le câble chauffer en cas de surcharge sans que le disjoncteur ne déclenche, créant un risque d'incendie. Si un disjoncteur saute, il faut traiter la cause, pas augmenter le calibre.
- Quelle différence entre type AC et type A ?
- Ce sont des types d'interrupteurs différentiels. Le type AC convient aux circuits classiques ; le type A est exigé pour les circuits comportant des appareils électroniques (plaque à induction, lave-linge), qui peuvent générer des courants de défaut que le type AC ne détecte pas bien.
- Pourquoi prévoir une réserve dans le tableau ?
- La norme impose au moins 20 % d'emplacements libres. Cette réserve permet d'ajouter un circuit plus tard (borne de recharge, extension, nouvel appareil) sans remplacer le tableau. C'est un élément clé du dimensionnement, à anticiper dès la conception.
- Peut-on ajouter soi-même un circuit au tableau ?
- C'est fortement déconseillé. Le tableau concentre toutes les protections ; un mauvais câblage, un calibre inadapté ou une erreur sur le différentiel mettent en danger toute l'installation. L'ajout d'un circuit revient à un électricien, qui vérifie aussi la capacité de l'alimentation.
